Điều hòa không khí VRF Trane 8 ~ 88HP (25,2 ~ 246,0kW)

Danh mục dàn nóng VRF-T M C 0 8 0 A D E C N A C

T=Trane Air conditioner (máy điều hòa không khí Trane

M=GEN series (loại GEN)

C=Cooling only (chỉ làm mát)

080 Cooling Capacity (công suất làm lạnh)

Product series A=Top-discharge R410A (sử dụng gas R410A)

Power Supply D=380V~415V/3Ph/50Hz (nguồn điện D=380V~415V/3Ph/50Hz)

Design Sequence E=GEN Reacool (trình tự thiết kế E=GEN Reacool)

Environmental Conditions C=T3 (điều kiện môi trường C=T3)

Additional Code N=None (mã bổ sung)

Maintainance Sequence A=First Time(40Pa,default)
B=Second Time(80Pa,optional) (trình tự bảo trì A= lần thứ nhất (40Pa, mặc định) B= lần thứ 2 (80Pa, tùy chọn)

Sales Area C=EMI Export(khu vực bán hàng C=C=EMI xuất khẩu)

 Module Cơ bản

thong-so-co-ban-dan-nong-VRF-trane
thong-so-co-ban-dan-nong-VRF-trane

Lưu ý:
1. Điều kiện làm việc lạnh: Nhiệt độ trong nhà là 27ºC DB, 19ºC WB / nhiệt độ ngoài trời: 35ºC DB.
2. Giá trị tiếng ồn đang chạy được kiểm tra trong phòng bán không đối xứng.
3. Đường kính ống thay đổi khi chiều dài ống dài hơn 90m.

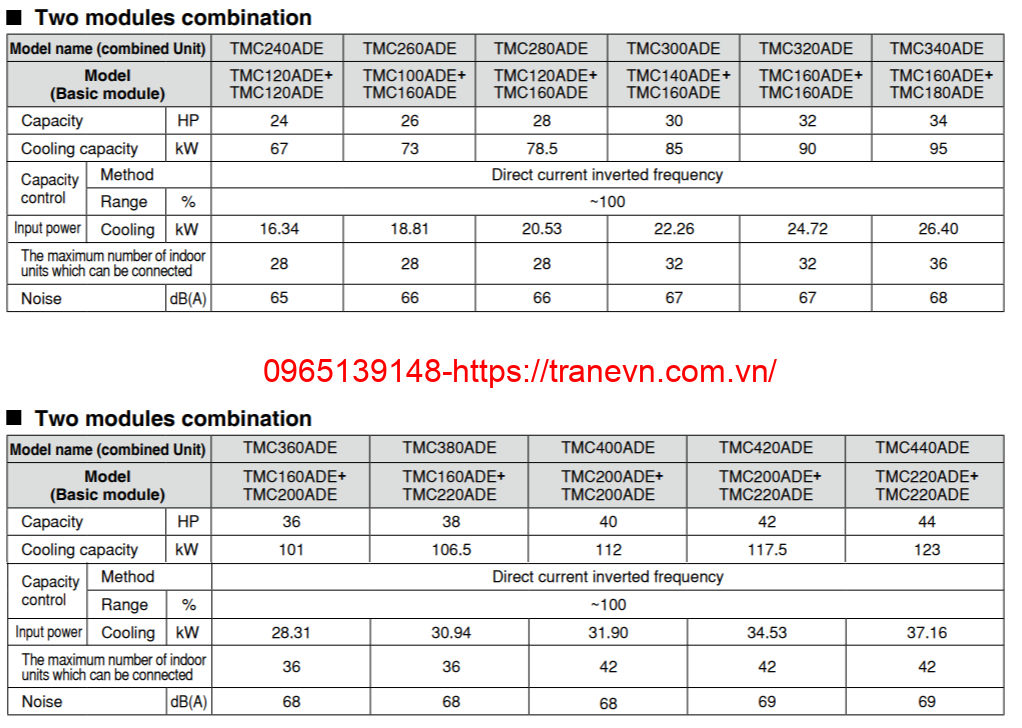

Kết hợp hai modules

dan-nong-ket-hop-2 modun
dan-nong-ket-hop-2 modun

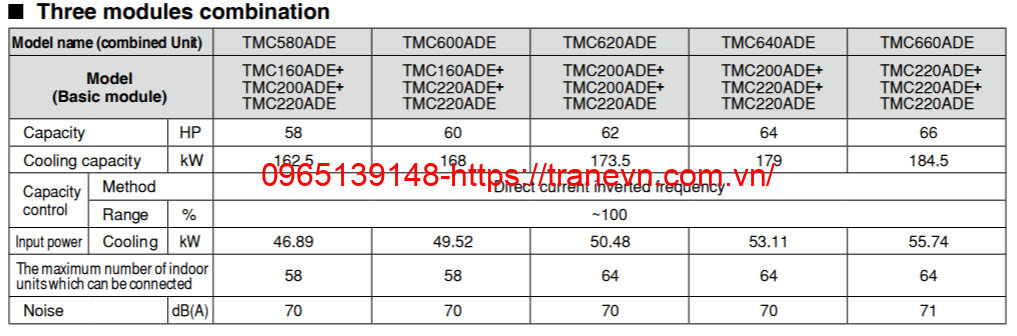

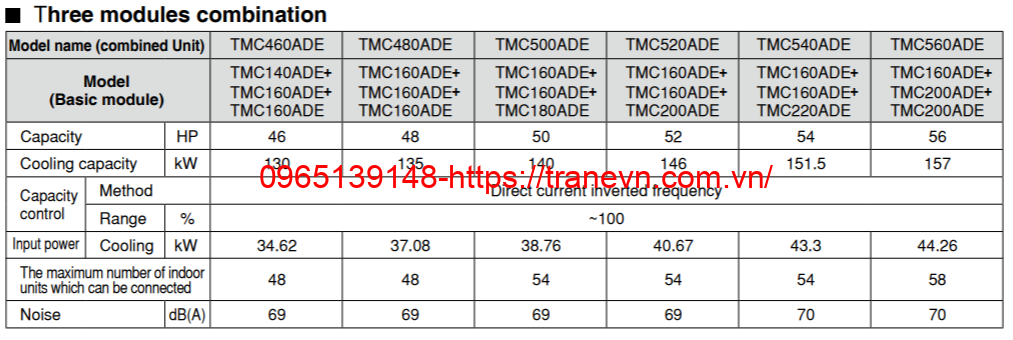

Kết hợp ba modules

ket-hop-3 modun
ket-hop-3 modun
dan-nong-trane-3 modul
dan-nong-trane-3 modul

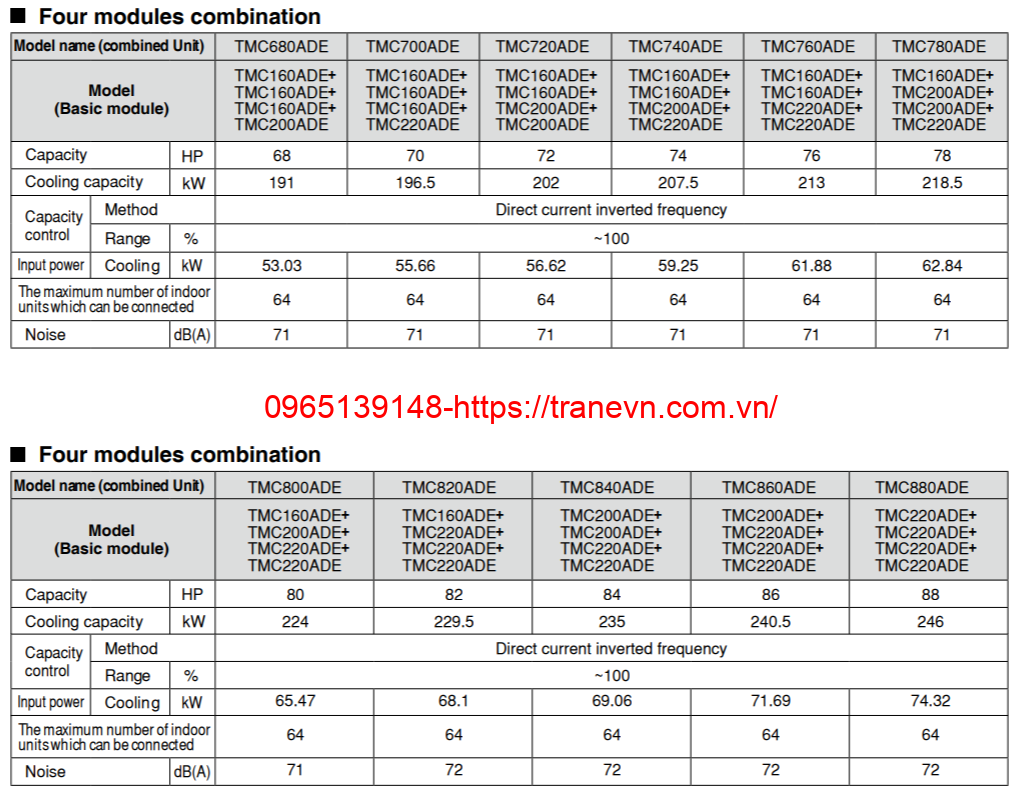

Kết hợp 4 modules

ket-hop-4 modul
ket-hop-4 modul

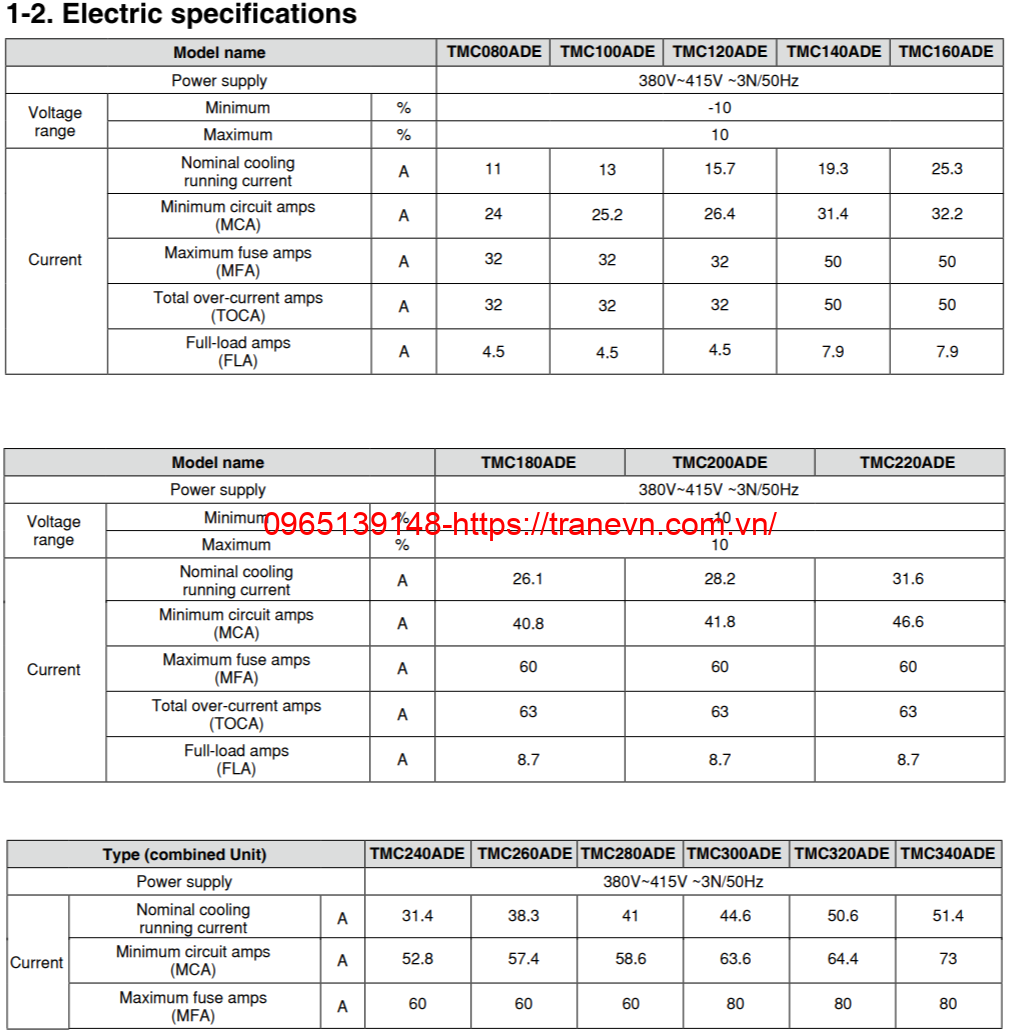

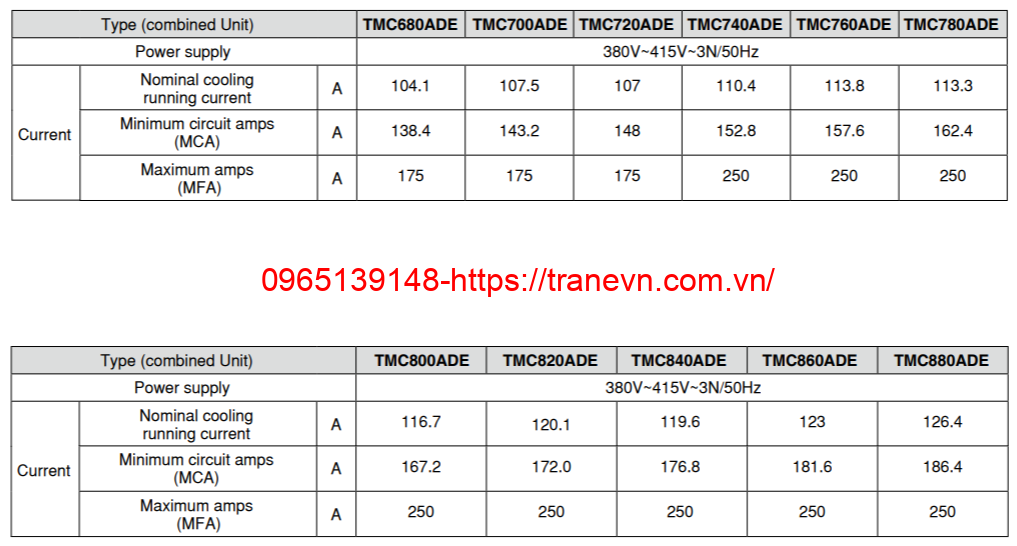

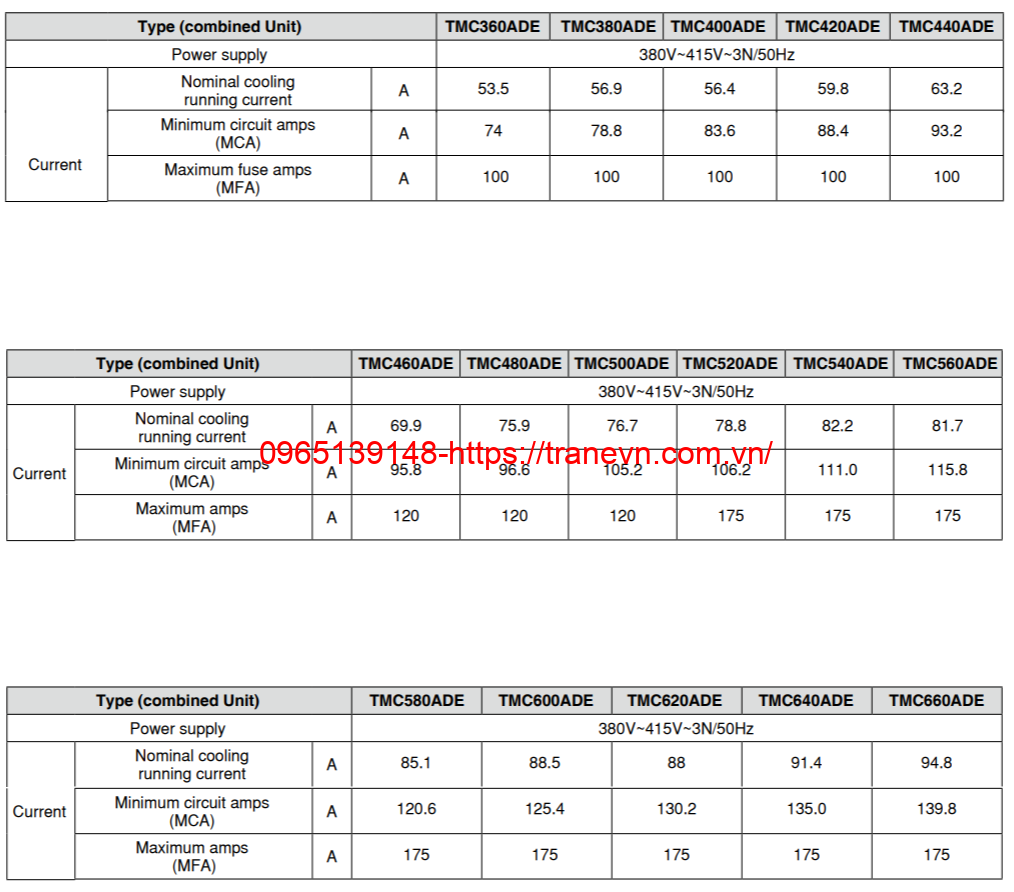

Thông số điện

thong-so-dien
thong-so-dien
dien-dan-nong
dien-dan-nong
dien
dien

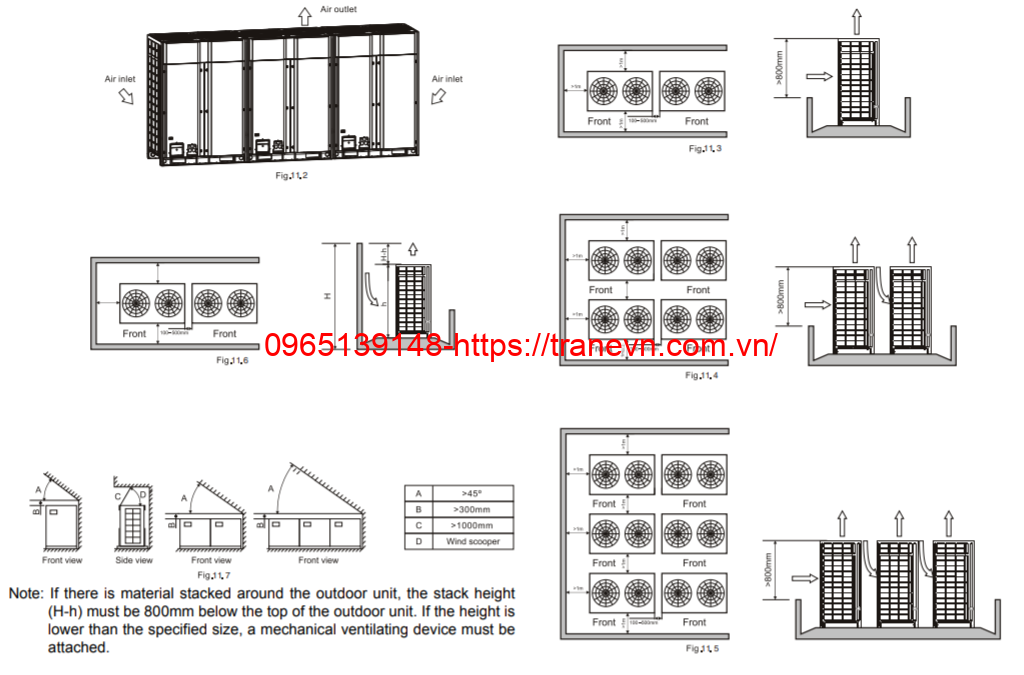

Không gian dành cho bảo dưỡng, sửa chữa

Khi lắp đặt, không gian bảo trì như trong Hình 11.1 phải đúng, thiết bị cấp nguồn phải được lắp đặt ở bên cạnh dàn nóng theo phương pháp được hiển thị trong hướng dẫn lắp đặt cho bộ cấp nguồn.
Đảm bảo có không gian cần thiết để lắp đặt và bảo trì và các mô-đun trong một hệ thống phải được bố trí ở cùng độ cao, xem Hình 11.2.
Khi các dàn nóng cao hơn các rào cản xung quanh và chúng sẽ được sắp xếp thành một hàng, vui lòng xem Hình 11.3.
Khi các dàn nóng cao hơn các rào cản xung quanh và chúng sẽ được sắp xếp thành 2 hàng, vui lòng xem Hình 11.4.
Khi các dàn nóng cao hơn các rào cản xung quanh và chúng sẽ được sắp xếp thành hơn 2 hàng, vui lòng xem Hình 11.5.
Khi các dàn nóng thấp hơn các rào chắn xung quanh, vui lòng xem Hình 11.6, sự sắp xếp tương tự với tình huống khi các đơn vị ngoài trời cao hơn các rào cản xung quanh, nhưng để ngăn chặn hiệu ứng trao đổi nhiệt bị ảnh hưởng bởi không khí nóng ngoài trời, một người điều khiển gió phải được trang bị để che phủ bức xạ của dàn nóng, như trong Hình 11.6. Chiều cao của bộ phận kéo gió là Hh, và người sử dụng phải được tạo ra trong trường.
Khi có bất kỳ rào cản nào phía trên dàn nóng, vui lòng xem Hình 11.7.

kich-thuoc-bao-duong-dan-nong
kich-thuoc-bao-duong-dan-nong

Lắp đặt và cố định thiết bị

Điểm chính cho chế tạo nền móng:
Nền móng của thiết bị chính phải được đặt trên nền bê tông đặc. Nền móng bê tông thường được chế tạo như hình bên dưới hoặc bên trái sau khi đo.
Nền móng phải được giữ phảng ở mức hoàn toàn, sao cho mỗi điểm có thể tiếp xúc đều.
Nền móng phải được xây dựng sao cho có thể hỗ trợ trực tiếp các mặt bích thẳng đứng của các tấm nền phía trước và phía sau được gắn vào khung, bởi vì các mặt bích thẳng đứng của các tấm nền phía trước và phía sau hỗ trợ trọng lượng thực của máy điều hòa không khí.
Nền móng không cần lớp sỏi khi xây trên bề mặt mái, Nhưng bề mặt bê tông như vậy phải được làm thô. Thành phần xi măng tiêu chuẩn: xi măng 1 / cát 2 / đá 4; thêm Φ10 thanh cốt thép, san phẳng bề mặt bằng vữa xi măng và vát mép móng.
Nền móng xung quanh phải được cung cấp một mương thoát nước để thoát nước xung quanh thiết bị.
Vui lòng kiểm tra dung sai của mái nhà để đảm bảo khả năng chịu tải của nó. Nếu đường ống được làm từ đáy, chiều cao móng phải được giữ hơn 200mm.

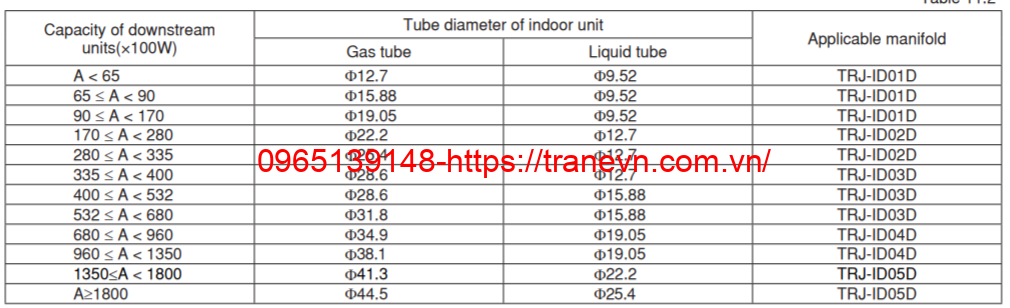

Xác nhận đường kính ống chính của dàn lạnh
Bảng 11.2 để so sánh đường kính chính của dàn lạnh gas R410A (L2-L9).
Ví dụ 1: Khi L2 trong hình trên có công suất của dàn lạnh là 140 × 4 = 560, sau đó kiểm tra ống dẫn khí / lỏng của L2 như sau: Φ31.8 /Φ15,88.
So sánh dàn lạnh R410A kết nối đường kính đường ống

kich-thuoc-ong-dong-dieu-hoa-trane
kich-thuoc-ong-dong-dieu-hoa-trane

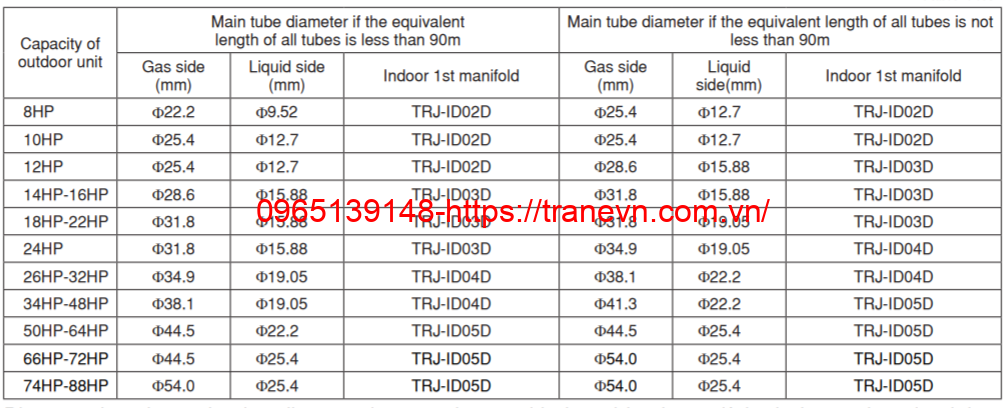

Xác định đường ống (ống chính L1) giữa dàn nóng và ống nhánh đầu tiên của dàn lạnh.
So sánh đường kính cho đường ống (ống chính) từ ống dàn nóng đến ống nhánh đầu tiên của dàn lạnh

ong-nhanh-dieu-hoa
ong-nhanh-dieu-hoa

Vui lòng chọn đường kính ống chính theo bảng trên, nếu đường kính ống chính của dàn lạnh lớn hơn đường ống chính do cấu hình không chuẩn của dàn lạnh, sau đó chọn đường kính ống chính phù hợp với kích thước đường ống chính của dàn lạnh tùy theo mức nào lớn hơn.
Ví dụ: Nếu ba dàn nóng (16 + 16 + 14) được kết nối song song (với tổng công suất 46hp), tổng công suất của tất cả các dàn lạnh được kết nối phải là 1360 và nếu tất cả các đường ống có chiều dài tương đương ≥90m, theo với tổng công suất 46HP của các dàn nóng, kiểm tra Bảng 11.3 để có đường kính của các đường ống chính như sau: Φ 41.3 / 22.2; theo tổng công suất 1360 của tất cả các dàn lạnh, hãy kiểm tra Bảng 11.2 để có đường kính của đường ống chính như sau: 44,5 / 22,2; theo nguyên tắc bất kỳ lớn hơn, đường kính ống chính cuối cùng có thể được xác định như sau: Φ 44,5 / 22,2.

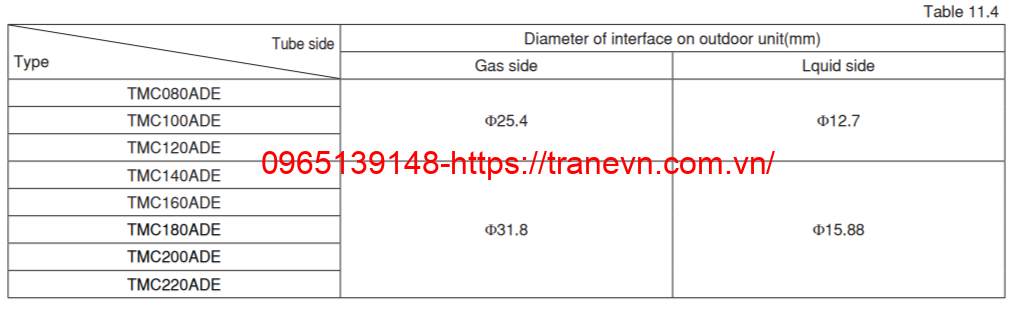

Đường kính ống giao dàn nóng:

ong-dong
ong-dong

Ống nhánh Dàn lanh
Có nhiều ống nhánh dàn lạnh (a ~ j), vì vậy vui lòng tham khảo bảng dưới đây để biết các tùy chọn kích thước của ống nhánh.

thong-so-co-ban-dan-nong-VRF-trane
thong-so-co-ban-dan-nong-VRF-trane

2. Ống chính bên trong (tham khảo Tab 11.2):
Lưu ý: Chiều dài tối đa của ống nhánh là 20m
• Tổng công suất của các đơn vị hạ lưu N1 và N2 sau ống chính L3 là 140 × 2 = 280, ống L3 là Φ25,4 / 12,7 và đa tạp C là TRJ-ID02D.
• Tổng công suất của các đơn vị hạ lưu N3 và N4 sau ống chính L4 là 140 × 2 = 280, ống L3 là Φ25,4 / 12,7 và đa tạp D là TRJ-ID02D.
• Tổng công suất của các đơn vị hạ lưu N1 ~ N2 sau ống chính L2 là 140 × 4 = 560, ống L2 là Φ31.8Φ15,88 và đa tạp B là TRJ-ID03D.
• Tổng công suất của các đơn vị hạ lưu N6 và N7 sau ống chính L7 là 71 × 2 = 142, ống L7 là Φ19,05 / Φ9,52 và đa tạp G là TRJ-ID01D.
• Tổng công suất của các đơn vị hạ lưu N5 ~ N7 sau ống chính L6 là 140 + 71 × 2 = 282, ống L6 là Φ25,4 / 12,7 và đa tạp F là TRJ-ID02D.
• Tổng công suất của các đơn vị hạ lưu N9 và N10 sau ống chính L9 là 56 + 80 = 136, ống L9 là Φ19,05 / 9,52 và đa tạp I là TRJ-ID01D.TRJ-ID02B.
• Tổng công suất của các đơn vị hạ lưu N8 ~ N10 sau ống chính L8 là 140 + 56 + 80 = 276, ống L8 là Φ22,2 / 12,7 và đa tạp H là TRJ-ID02D.
• Tổng công suất của các đơn vị hạ lưu N5 ~ N10 sau ống chính L5 là 140 × 2 + 56 + 71 × 2 + 80 = 558, ống L5 là Ф31,8 / Ф15,88 và đa tạp E là TRJ-ID03D.
• Tổng dung lượng của các đơn vị hạ lưu N1 ~ N10 sau đa tạp A là 140 × 6 + 56 + 71 × 2 + 80 = 1118 và đa tạp A là TRJ-ID04D.
