Bộ xử lý không khí AHU. Model: CLCP003
Dữ liệu chung
Vỏ
Loại vỏ

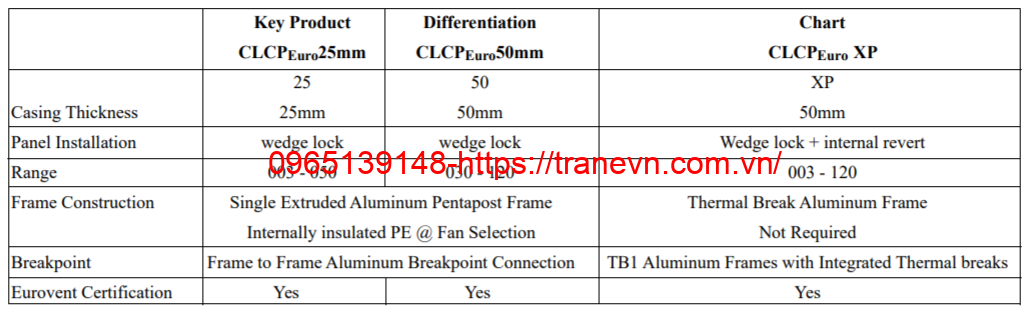

• Khung ép đùn của nhôm kỹ thuật cấp cho độ cứng tuyệt vời của CLCP.
• Sức mạnh vỏ được chứng nhận đáp ứng tiêu chuẩn Châu Âu EN 1886: 1998, D1
• Cấu trúc vỏ chuyên dụng có sẵn cho xếp hạng phân loại rò rỉ L1, L2, L3.
• Các tấm được xây dựng bằng tường đôi được bơm cách nhiệt bằng bọt để tạo ra lớp vỏ cứng chắc và dễ lau chùi. Tất cả các tấm 50mm đều phá vỡ nhiệt hoàn toàn. Bọt PU là CFC miễn phí.
• CLCPEuro XP được thiết kế phù hợp với yêu cầu kỹ thuật của từng ứng dụng. Thiết kế đặc biệt phù hợp cho chăm sóc sức khỏe, điện tử, khoa học đời sống và dược phẩm nơi tồn tại mối quan tâm ngưng tụ, yêu cầu của IAQ rất nhiều và khi cần nội thất có thể làm sạch được.
Bảng điều khiển
Các tấm được sản xuất bằng cách phun cách nhiệt bọt polyurethane giữa hai lớp vỏ kim loại để tạo ra một tấm cứng và hoàn toàn được bao bọc với độ dày danh nghĩa 25 mm hoặc 50mm. Cấu trúc tường đôi này giữ cho lớp cách nhiệt ra khỏi luồng không khí và góp phần cải thiện chất lượng không khí trong nhà. Các tấm cũng dễ dàng làm sạch.
Các bảng CLCPEuro XP sẽ được hoàn nguyên bên trong để cho phép chứng nhận rò rỉ vỏ L1.
Vật liệu cách điện là một tế bào kín hai thành phần, bọt polyurethane cứng nhắc. Đặc tính vật liệu cách điện:
Độ dẫn nhiệt Fact Hệ số K K = = 0,02 W / mK. Polyurethane bọt sử dụng là CFC miễn phí.
Độ dày của bảng điều khiển:
Tổng chiều dày trung bình của bảng điều khiển trung bình phải là 25 mm hoặc 50mm. (CLCPEuro 25/50, CLCPEuro XP).
Lớp phủ panel tường bên ngoài và bên trong đi kèm với nhiều sự lựa chọn
• Cung cấp tiêu chuẩn: tường ngoại thất mạ kẽm và tấm thép mạ kẽm trên tường bên trong.
• Tùy chọn: tấm thép mạ kẽm sơn sẵn ở bên ngoài và bên trong – tường

Các biến thể cho phép định vị sản phẩm vào ứng dụng phù hợp.
Ví dụ: IAQ, Acoustic, Energy, công việc nhạy cảm với nhiệt, sẽ phù hợp nhất với CLCPEuro XP
Quạt
Các loại quạt
Các bộ xử lý không khí CLCP được thiết kế để cung cấp hiệu suất chính xác nhằm đáp ứng yêu cầu điều hòa không khí của tòa nhà tinh vi.
Các bộ xử lý không khí CLCP được cung cấp đầu vào kép, đôi được cung cấp với đầu vào kép, máy thổi ly tâm có chiều rộng gấp đôi (DIDW).
• Lưỡi cong về phía trước (FC)
• Lưỡi cong ngược (BC)
• Lưỡi dao bay (AF)
• Quạt thông gió trực tiếp (đầu vào đơn)
• Vỏ quạt được chế tạo bằng thép mạ kẽm với một loạt các lỗ hoặc đai ốc cho phép sửa chữa các phụ kiện như khung hoặc cấu trúc hỗ trợ, do đó cung cấp nhiều vị trí xả khác nhau
• Bánh công tác (lưỡi cắt) được hoàn thiện bằng thép mạ kẽm cho FC và thép được sơn cho BC và được cố định chắc chắn vào trục thẳng.
• Tất cả các cánh quạt được cân bằng tĩnh và động bởi chất lượng ISO 1940 và AMCA 204/3-G2.5.
• Trục quạt là loại thép carbon (C45) và được gia công để dung sai tiêu chuẩn ISO 286-2 Lớp G6.
Không bắt buộc
• Tường quạt để truy cập, dự phòng, ứng dụng hiệu quả năng lượng
• Quạt chờ
• Được xây dựng trong trạm luồng khí để theo dõi luồng không khí
Bộ tách rung
Hai loại cách ly là:
• 1 lò xo lệch hướng
• Mùa xuân lệch 2
Các bộ cách ly được chọn phải có hiệu suất cách ly tối thiểu 80%Cuộn dây
Chung
• Cuộn làm mát phải được gắn trên chảo thoát nước dốc kép để đảm bảo nước ngưng chảy.
• Hiệu suất cuộn được thiết kế theo tiêu chuẩn ARI 410.
• Tất cả các cuộn dây sẽ được thiết kế dòng chảy ngược.
• Thiết kế cuộn dây Delta Flo có các tiêu chí như sau


- Tất cả chiều dài cuộn có sẵn trong gia số 1 inch.
- Tất cả các khoảng cách vây có sẵn trong 1 vây trên mỗi bước chân.
- Máy tạo sóng có sẵn cho loại cuộn WL và LL. Tùy chọn này hữu ích khi vận tốc nước thấp (dưới 4 ft / giây) để có được sự truyền nhiệt bên tối đa của ống. Việc sử dụng máy tạo sóng tương đương với việc tăng gấp đôi vận tốc nước qua các ống.
- Tất cả các cuộn nước có thể được sử dụng trong các ứng dụng làm mát và sưởi ấm
- Các tùy chọn mạch cho cuộn dây loại FD là: Tiêu chuẩn (Nhà phân phối đơn) và Mạch đan xen
Bộ lọc
Chung
Bộ xử lý không khí CLCP cung cấp nhiều bộ lọc để đáp ứng là yêu cầu lọc trong các loại ứng dụng điều hòa không khí thương mại và công nghiệp. Loại bộ lọc được cung cấp là:
a. Có thể giặt và loại bỏ bộ lọc phẳng.
b. Bộ lọc loại túi và hộp mực
c. Bộ lọc Hepa
d. Bộ lọc carbon hoặc gas, vv
a) Bộ lọc có thể giặt
Các phương tiện lọc bao gồm các sợi tổng hợp được lựa chọn. Một công nghệ liên kết độc quyền cung cấp cho phương tiện truyền thông số lượng sợi trên mỗi mét vuông cho một trọng lượng nhất định. Đặc điểm của nó là sức cản tương đối thấp đối với luồng không khí và khả năng giữ bụi cao. Các phương tiện truyền thông có thể được làm sạch.
• Trong nước ấm (300 – 400C) có thêm chất tẩy gia dụng nếu cần. Làm khô nên được thực hiện trên một bề mặt phẳng.
• bằng cách thổi với khí nén theo hướng ngược lại của luồng khí lọc.
Bộ lọc có thể giặt – Thông tin sản phẩm Kích thước bình thường (inch): 12 x 24 20 x 24, 24 x 24
Độ sâu bộ lọc (mm): 50
Bắt giữ trung bình: 80 – 85%
b) Bộ lọc bỏ đi
Thiết kế pleat độc đáo của Cameron đảm bảo toàn bộ việc sử dụng phương tiện lọc, khả năng giữ bụi tối đa và tuổi thọ kéo dài. Khả năng giữ bụi lớn hơn của nó không chỉ kéo dài thời gian thay thế mà còn kéo dài đáng kể tuổi thọ của bất kỳ bộ lọc thứ cấp nào khác trong hệ thống.
Các phương tiện truyền thông được sử dụng là một bông gác xép, hiệu suất cao, không dệt, gia cố và vải tổng hợp. Vật liệu lọc phải bằng sợi mirco thủy tinh mật độ cao được ép vào tất cả các mặt sau bằng lưới dệt thủy tinh. Các phương tiện lọc sẽ có độ bắt giữ trung bình từ 90 – 92%. Bộ lọc được phân loại là bộ lọc hiệu suất 30%
Bộ lọc throwaway – Thông tin sản phẩm Kích thước bình thường (inch): 12 x 24 20 x 24, 24 x 24
Độ sâu bộ lọc (mm): 50
Bắt giữ trung bình: 90 – 92%
Hiệu quả trung bình: 25 – 30%
Phần lọc hiệu quả cao
a. Bộ lọc lớn
Bộ lọc là một bộ lọc bỏ túi không hỗ trợ bề mặt mở rộng mang lại hiệu quả cao, độ bền thấp, độ nén và khả năng giữ bụi bất thường. Khi được đặt trong hệ thống thông gió, các túi của phương tiện lọc sẽ tăng cường hiệu quả và khả năng giữ bụi tối đa.
Hiệu quả lọc được xác định bởi kích thước và chất lượng sợi trên mỗi inch vuông trong mỗi loại hiệu quả. Các phương tiện truyền thông được sản xuất theo các thông số kỹ thuật cứng nhắc đảm bảo một lượng cực lớn diện tích bề mặt bắt bụi bẩn để bắt các chất gây ô nhiễm hình tròn.
Thiết kế túi độc quyền cho phép mọi kênh được bơm đầy đủ trong khi vẫn duy trì lượng không gian giữa các túi. Không khí sạch có thể tự do thoát ra từ trước ra sau. Một số nhà sản xuất thiết kế cho phép các túi liền kề chạm vào nhau khi bơm hơi làm giảm đáng kể khả năng giữ bụi.
Mỗi túi bộ lọc được gắn vào một khung hỗ trợ phù hợp với tiêu đề kênh U. Mỗi khung hỗ trợ bỏ túi sau đó được gắn chặt về mặt cơ học với khung liền kề tạo thành một cấu trúc cứng nhắc. Sự sắp xếp khóa tích cực tạo thành một con dấu kín khí và cũng hầu như loại bỏ khả năng tách túi khỏi tiêu đề khi tăng sức cản.
Bộ lọc túi – Thông tin sản phẩm Kích thước bình thường (inch): 12 x 24 20 x 24, 24 x 24
Độ sâu của bộ lọc (mm): 10 in, 21 trong Hiệu suất trung bình: 60 – 62%: 80 – 85%: 90 – 95%
b. Bộ lọc hộp mực
Các bộ lọc phù hợp lý tưởng với các hệ thống âm lượng thay đổi. Hoàn toàn cứng nhắc, hiệu suất không bị ảnh hưởng bởi những thay đổi về tốc độ không khí hoặc tắt quạt và cấu hình của chúng không bị thay đổi do tích tụ bụi bẩn. Vật liệu sợi thủy tinh gác xép cao được dán nhiều lớp để hỗ trợ tích cực, tối ưu hóa khả năng giữ bụi và ngăn chặn phát thải sợi, so với phương tiện thủy tinh phẳng.
Tất cả các bộ ổn định đường viền bảng sợi đôi, hỗ trợ chéo cung cấp độ cứng, độ bền, tính toàn vẹn nhất quán và độ tin cậy hiệu suất trong suốt vòng đời của bộ lọc.
Các phương tiện gác xép và nếp gấp xuyên tâm độc quyền cung cấp khả năng giữ bụi cao, kéo dài tuổi thọ của bộ lọc. Bộ lọc sẽ hoạt động ở mức không khí đáng kể dưới tốc độ và công suất. Sức đề kháng ban đầu giảm, hiệu suất được cải thiện và tuổi thọ được kéo dài.
Bộ lọc hộp mực – Thông tin sản phẩm Kích thước bình thường (inch): 12 x 24 20 x 24, 24 x 24 Độ sâu bộ lọc (mm): 100
Hiệu quả trung bình: 60 – 65%: 80 – 85%: 90 – 95%
Thông số kỹ thuật cơ khí
Chung
Các thiết bị phải được lắp đặt và nâng lên theo đúng hướng dẫn lắp đặt, vận hành và bảo trì. Các thiết bị phải được lắp đặt theo đúng thông số kỹ thuật.
Đơn vị có thể được vận chuyển lắp ráp hoàn chỉnh hoặc tháo rời đến kích thước mô-đun tối thiểu theo yêu cầu vận chuyển hoặc trang web công việc. Các đơn vị sẽ có điểm dừng nếu nhà sản xuất thấy thích hợp để dễ dàng xử lý và vận chuyển. Điểm ngắt phải có khung độc lập đầy đủ, đối với khung cứng để kết nối khung.
Đơn vị thi công
Các vỏ phải có khung phá nhiệt chu vi với một hệ thống mô-đun, dựa trên các tấm tường đôi tiêu chuẩn hóa. Loại bỏ các tấm bên phải không ảnh hưởng đến tính toàn vẹn cấu trúc của đơn vị. Cường độ vỏ phải được thiết kế để đáp ứng Tiêu chuẩn Châu Âu EN 1886: 1998, Lớp D1 Khung được chế tạo từ các kênh nhôm ép đùn có thể tái chế không ăn mòn được gắn với các miếng góc không kim loại. Cấu trúc phá vỡ nhiệt là bắt buộc (CLCPEuro XP) Bảng vỏ phải được gắn vào khung thông qua một cái nêm và khung, tạo áp lực đều lên bảng và gắn vào khung, do đó xây dựng tủ kín khí tốt hơn. Vỏ phải được thiết kế để đáp ứng yêu cầu rò rỉ không khí Eurovent (kiểu 50mm) trên mỗi bàn Vỏ phải có khả năng chịu được áp lực tĩnh lên đến 8 inch. Vòng đệm bọt kín được cung cấp trong đó các mô đun nơi các mô đun được nối, cho các mô hình CLCPEuro 25 / 50mm. Các điểm ngắt nhiệt được chứng nhận TB1 sẽ được sử dụng cho các AHU CLCPEuro XP.
Các tấm sàn sẽ được xây dựng tường đôi để cho phép nhân viên bảo trì truy cập mà không làm hỏng cách ly.
Toàn bộ đơn vị sẽ được gắn trên một khung cơ sở thép mạ kẽm để vận chuyển và xử lý. Chiều cao tối thiểu của đế gắn sàn phải là 120mm và được thiết kế để đảm bảo lưu thông không khí và tránh bị kẹt hơi ẩm bên dưới thiết bị. Khung cơ sở sẽ được sử dụng thay cho các cột bê tông hoặc các cơ sở bổ sung khác được sử dụng trên trang web. Tuy nhiên, đối với ứng dụng áp suất tĩnh cao, cần phải có thêm các cột bê tông hoặc các cơ sở bổ sung khác để nâng AHU cho cống thoát nước.
Các tấm phải là loại tường đôi dày 25 mm hoặc 50mm với lớp cách nhiệt bằng bọt polyurethane để thi công không rung. Tấm cách nhiệt không được hấp thụ độ ẩm và không chịu được. Vật liệu cách nhiệt phải được bao kín hoàn toàn trong AHU để tránh mọi khả năng cách điện tiếp xúc với luồng không khí. Tấm cách nhiệt phải có giá trị truyền nhiệt Giá trị K2 0,02 w / mK. Hệ thống cách nhiệt tiếp xúc phải đáp ứng UL 94, tiêu chuẩn về an toàn và khả năng chống cháy của vật liệu nhựa cho các bộ phận trong thiết bị và thiết bị. Bọt PU, tấm phải được gắn phẳng, không để lộ khoảng trống giữa các tấm và khung để giảm thiểu rò rỉ không khí tiềm ẩn.
Cuộn dây, khử ẩm và làm ẩm phải được cung cấp một tấm cách nhiệt, mạ kẽm hoặc thép không gỉ (tùy chọn), chảo thoát nước dốc kép để cho phép loại bỏ nước ngưng thích hợp. Các cống thoát nước mạ kẽm phải được sơn bằng hợp chất mastic (bitum) để chống ăn mòn.
Cửa ra vào phải được xây dựng với một bảng điều khiển hai bức tường, nén đều một con dấu bền lên khung cứng.
Phải sử dụng con dấu xung quanh chu vi đầy đủ của khung cửa ra vào để tránh rò rỉ không khí. Các cửa phải có bản lề hoặc chốt.
Một cửa sổ xem phải được làm bằng loại Plexiglas dày trong suốt dày 5 mm trên bảng tường bên trong và bên ngoài với một con dấu grommet cao su và được gắn trên bảng tường đôi. Vị trí lắp đặt phải linh hoạt và theo yêu cầu của khách hàng.
Một nhà máy lắp đặt, chịu được thời tiết (bao quanh và đệm), kín hơi, phải lắp đèn, thiết bị phải được trang bị hộp công tắc bằng nhựa, dây một pha, đèn PL đi kèm với ballast và gương phản xạ. Công tắc đèn bên ngoài phải là IP55
Mô-đun quạt
Việc lắp ráp quạt phải được kiểm tra và cân bằng động với ISO 1940 hoặc tương đương. Trục quạt phải có kích thước phù hợp và được phủ bảo vệ. Bánh xe quạt phải được khóa với trục quạt phải chắc chắn và được thiết kế sao cho trục quạt không đi qua tốc độ tới hạn đầu tiên của nó khi thiết bị đi đến vòng / phút định mức. Các mô-đun quạt sẽ được cung cấp với một cửa truy cập. Phía truy cập cho cả hai phía của quạt sẽ là một tùy chọn. Quạt, BC, AF có đường kính khác nhau và kết cấu ổ trục sẽ có sẵn cho các lựa chọn ứng dụng khác nhau.
Mô-đun quạt FC
Quạt phải là loại có hai chiều rộng, hai đầu vào và nhiều lưỡi do nhà sản xuất thiết bị sản xuất. Quạt phải được uốn cong về phía trước (FC) theo yêu cầu để hoạt động ổn định, độ ồn thấp và hiệu quả năng lượng tối ưu. Quạt phải được trang bị ổ trục có tuổi thọ L-50 (tuổi thọ trung bình) lên tới 200.000 giờ. Lưỡi cắt đa năng phải được làm bằng thép mạ kẽm và trục rắn phải được làm bằng thép carbon: C45, được gia công và đánh bóng để chịu được tiêu chuẩn ISO 286-2-Class G6. Lớp bảo vệ chống gỉ phải được áp dụng cho tất cả các bề mặt trần của trục tại nhà máy. Người hâm mộ sẽ được cấp phép mang con dấu AMCA Air và Sound Certified Xếp hạng. Tiêu chuẩn kiểm tra được sử dụng phải là ANSI / AMCA 210. Phương pháp kiểm tra quạt phòng thí nghiệm tiêu chuẩn 51 của ANSI / ASHRAE để đánh giá quạt và phương pháp phòng hồi âm AMCA 300, để kiểm tra âm thanh của quạt quạt.
