Hướng dẫn lắp đặt, sửa chữa điều hòa  âm trần cassette tại nhà

Điều hòa âm trần cassette được lắp đặt âm trần nên trông rất đẹp, gió thổi điều nên được nhiều người ưa chuộng và chọn lắp đặt cho các vị trí sang trọng như phòng khách, phòng họp, sảnh khách sạn. Tuy nhiên có nhược điểm khi vệ sinh thay sửa thường phải tháo trần và vệ sinh phức tạp hơn. Sau đây https://tranevn.com.vn/ sẽ hướng dẫn các bạn cách tháo lắp và sửa chữa điều hòa âm trần Cassette:

1. CÁC BIỆN PHÁP PHÒNG NGỪA
   Hãy chắc chắn phù hợp với luật pháp và quy định của địa phương, quốc gia và quốc tế.
   Đọc “THẬN TRỌNG” cẩn thận trước khi cài đặt.
   Các biện pháp phòng ngừa sau đây bao gồm các mặt hàng an toàn quan trọng.
   Quan sát họ và không bao giờ quên.
   Giữ sổ tay này với hướng dẫn sử dụng của chủ sở hữu ở một nơi thuận tiện để tham khảo trong tương lai.

Các biện pháp phòng ngừa an toàn được liệt kê ở đây được chia thành hai loại.

CẢNH BÁO
Không quan sát cảnh báo có thể dẫn đến tử vong.

THẬN TRỌNG
Không tuân thủ thận trọng có thể dẫn đến thương tích hoặc hư hỏng cho thiết bị.

Sau khi hoàn tất lắp đặt, đảm bảo rằng thiết bị hoạt động đúng trong quá trình khởi động. Vui lòng hướng dẫn khách hàng cách vận hành thiết bị và duy trì thiết bị. Ngoài ra, thông báo cho khách hàng rằng họ nên lưu trữ hướng dẫn cài đặt này cùng với hướng dẫn sử dụng của chủ sở hữu để tham khảo trong tương lai

CẢNH BÁO
Hãy chắc chắn chỉ có nhân viên dịch vụ được đào tạo và có trình độ để cài đặt, sửa chữa hoặc bảo trì thiết bị.
Lắp đặt, sửa chữa và bảo trì không đúng cách có thể dẫn đến điện giật, chập điện, rò rỉ, hỏa hoạn hoặc các hư hỏng khác cho thiết bị.

Cài đặt theo hướng dẫn cài đặt này đúng.
Nếu lắp đặt bị lỗi, nó sẽ gây rò rỉ nước, điện giật và hỏa hoạn.
Khi lắp đặt thiết bị trong một căn phòng nhỏ, hãy thực hiện các biện pháp chống giữ nồng độ chất làm lạnh vượt quá giới hạn an toàn cho phép trong trường hợp rò rỉ môi chất lạnh.
Liên hệ nơi mua để biết thêm thông tin.
Chất làm lạnh quá mức trong môi trường kín có thể dẫn đến thiếu oxy.
Sử dụng các bộ phận phụ kiện kèm theo và các bộ phận được chỉ định để cài đặt.
nếu không, nó sẽ làm cho thiết bị rơi, rò rỉ nước, điện giật và hỏa hoạn.
Cài đặt tại một vị trí vững chắc và vững chắc có thể chịu được trọng lượng của bộ.
Nếu cường độ không đủ hoặc cài đặt không được thực hiện đúng cách, bộ sẽ giảm xuống để gây thương tích.
Thiết bị phải được cài đặt 2,3m trên sàn.
Thiết bị không được cài đặt trong máy giặt.
Trước khi có quyền truy cập vào thiết bị đầu cuối, tất cả các mạch cung cấp phải được ngắt kết nối.
Thiết bị phải được định vị sao cho có thể cắm được.
Vỏ của thiết bị phải được đánh dấu bằng từ hoặc bằng ký hiệu, theo hướng của dòng chất lỏng.
Đối với công việc điện, hãy làm theo tiêu chuẩn quốc gia, quy định và hướng dẫn lắp đặt quốc gia này. Một mạch độc lập và ổ cắm đơn phải được sử dụng.
Nếu công suất mạch điện không đủ hoặc khiếm khuyết trong công việc điện, nó sẽ gây ra điện giật hoặc hỏa hoạn.
Sử dụng cáp được chỉ định và kết nối chặt chẽ và kẹp cáp để không có tác động ngoại lực nào lên thiết bị đầu cuối.
Nếu kết nối hoặc sửa chữa không hoàn hảo, nó sẽ gây nóng hoặc cháy ở kết nối.
Định tuyến dây phải được bố trí hợp lý để nắp bảng điều khiển được cố định đúng cách.
Nếu nắp bảng điều khiển không được cố định hoàn hảo, nó sẽ gây nóng ở điểm kết nối của thiết bị đầu cuối, cháy hoặc điện giật.
Nếu dây cung cấp bị hỏng, nó phải được thay thế bởi nhà sản xuất hoặc đại lý dịch vụ của nó hoặc một người có trình độ tương tự để tránh nguy hiểm.
Một công tắc ngắt kết nối tất cả các cực có khoảng cách tiếp xúc ít nhất là 3 mm trong tất cả các cực nên được kết nối trong hệ thống dây điện cố định.
Khi thực hiện kết nối đường ống, chú ý không để các chất không khí đi vào chu trình làm lạnh.
Nếu không, nó sẽ gây ra công suất thấp hơn, áp suất cao bất thường trong chu trình làm lạnh, nổ và chấn thương.
Không sửa đổi độ dài của dây cấp nguồn hoặc sử dụng dây nối dài và không dùng chung ổ cắm với các thiết bị điện khác.
Nếu không, nó sẽ gây ra hỏa hoạn hoặc điện giật.
Thực hiện công việc lắp đặt được chỉ định sau khi tính đến gió mạnh, bão hoặc động đất.
Công việc lắp đặt không đúng cách có thể dẫn đến thiết bị rơi và gây ra tai nạn.

THẬN TRỌNG
Nối đất điều hòa.
Không kết nối dây nối đất với ống dẫn khí hoặc nước, cột thu lôi hoặc dây nối đất điện thoại. Việc nối đất không đầy đủ có thể dẫn đến điện giật.
Hãy chắc chắn để cài đặt một bộ ngắt rò rỉ trái đất.
Việc không lắp đặt thiết bị ngắt rò rỉ trái đất có thể dẫn đến điện giật.
Kết nối dây dàn nóng, sau đó kết nối dây dàn lạnh.
Bạn không được phép kết nối điều hòa với nguồn điện cho đến khi kết nối dây và đường ống điều hòa.
Trong khi làm theo các hướng dẫn trong hướng dẫn cài đặt này, hãy lắp đặt đường ống thoát nước để đảm bảo thoát nước thích hợp và cách nhiệt đường ống để tránh ngưng tụ.
Đường ống thoát nước không đúng cách có thể dẫn đến rò rỉ nước và thiệt hại tài sản.
Lắp đặt các thiết bị trong nhà và ngoài trời, hệ thống dây cấp nguồn và dây kết nối cách TV hoặc radio ít nhất 1 mét để tránh nhiễu hình ảnh hoặc nhiễu.
Tùy thuộc vào sóng radio, khoảng cách 1 mét có thể không đủ để loại bỏ nhiễu.
Thiết bị này không dành cho trẻ nhỏ hoặc người ốm mà không có sự giám sát sử dụng.
Không lắp đặt điều hòa ở những vị trí sau:
Có xăng dầu hiện có.
Có không khí mặn bao quanh (gần bờ biển).
Có khí ăn da (ví dụ như sunfua) tồn tại trong không khí (gần suối nước nóng).
Volt rung động dữ dội (trong các nhà máy).
Trong xe buýt hoặc tủ.
Trong bếp nơi có đầy dầu khí.
Có sóng điện từ mạnh hiện có.
Có vật liệu dễ cháy hoặc gas.
Có chất lỏng axit hoặc kiềm bay hơi.
Các điều kiện đặc biệt khác.

2. THÔNG TIN CÀI ĐẶT
Để cài đặt đúng cách, vui lòng đọc “hướng dẫn cài đặt” này lúc đầu.
Điều hòa không khí phải được cài đặt bởi những người có trình độ.
Khi lắp đặt dàn lạnh hoặc ống của nó, vui lòng làm theo hướng dẫn này càng nghiêm ngặt càng tốt.
Nếu điều hòa không khí được lắp đặt trên một phần kim loại của tòa nhà, nó phải được cách điện theo các tiêu chuẩn liên quan đến các thiết bị điện.
Khi tất cả công việc cài đặt kết thúc, vui lòng chỉ bật nguồn sau khi kiểm tra kỹ lưỡng.
Hối tiếc vì không có thông báo gì thêm nếu có bất kỳ thay đổi nào của hướng dẫn này do cải tiến sản phẩm.

CÁC BƯỚC THỰC HIỆN

Chọn địa điểm;
Lắp đặt dàn lạnh;
Lắp đặt dàn nóng;
Lắp đặt đường ống kết nối;
Nối ống thoát nước;
Đấu dây;
Kiểm tra hoạt động.

3. PHỤ KIỆN ĐI KÈM MÁY
Vui lòng kiểm tra xem các phụ kiện sau đây có phạm vi đầy đủ không. Nếu có một số phụ kiện dự phòng, xin vui lòng khôi phục chúng một cách cẩn thận.

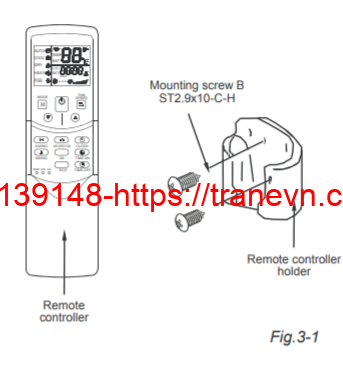

Lưu ý khi cài đặt bộ điều khiển từ xa:
Không bao giờ ném hoặc đánh bộ điều khiển.
Trước khi cài đặt, vận hành bộ điều khiển từ xa để xác định vị trí của nó trong phạm vi tiếp nhận.
Giữ bộ điều khiển từ xa cách nhau ít nhất 1m so với TV hoặc thiết bị âm thanh nổi gần nhất. (cần ngăn chặn nhiễu hình ảnh hoặc nhiễu nhiễu.)
Không cài đặt bộ điều khiển từ xa ở nơi tiếp xúc với ánh sáng mặt trời trực tiếp hoặc gần nguồn nhiệt, chẳng hạn như bếp.
Lưu ý rằng các cực dương và cực âm là đúng vị trí khi nạp pin.
Hướng dẫn này có thể thay đổi do cải tiến công nghệ mà không cần thông báo thêm.

4. KIỂM TRA VÀ XỬ LÝ ĐƠN VỊ
Khi giao hàng, gói hàng cần được kiểm tra và mọi thiệt hại phải được báo cáo ngay cho đại lý dịch vụ.
Khi xử lý thiết bị, hãy tính đến các yếu tố sau: Mong manh, cẩn thận xử lý thiết bị.
Giữ máy đứng thẳng để tránh hư hỏng máy nén.
Chọn trước khi đưa ra con đường dọc theo đơn vị đưa vào.
Di chuyển đơn vị này như gói ban đầu càng tốt.
Khi nâng thiết bị, luôn luôn sử dụng các thiết bị bảo vệ để ngăn ngừa thiệt hại vành đai và chú ý đến vị trí của trọng tâm đơn vị.

5. LẮP ĐẶT
5.1 Nơi lắp đặt
Thiết bị trong nhà nên được lắp đặt ở vị trí đáp ứng các yêu cầu sau:
Có đủ chỗ để lắp đặt và bảo trì.
Trần nhà nằm ngang và cấu trúc của nó có thể chịu đựng được trọng lượng của dàn lạnh.
Các cửa ra và cửa vào không bị cản trở, và ảnh hưởng của không khí bên ngoài là ít nhất.
Các luồng không khí có thể đạt đến khắp phòng.
Các ống nối và ống thoát nước có thể được rút ra dễ dàng.
Không có bức xạ trực tiếp từ máy sưởi.

THẬN TRỌNG
Giữ dàn lạnh, dàn nóng, dây cấp nguồn và dây truyền cách xa TV và radio ít nhất 1 mét. Điều này là để ngăn chặn nhiễu hình ảnh và tiếng ồn trong các thiết bị điện. (Tiếng ồn có thể được tạo ra tùy thuộc vào các điều kiện mà sóng điện được tạo ra, ngay cả khi giữ được 1 mét.)

5.2 Quy trình lắp đặt cho kết nối ống dẫn khí tươi
Chuẩn bị lỗ kết nối Trần hiện có (để nằm ngang)
Đặt vật liệu cách nhiệt
Cắt lỗ loại trực tiếp trên tấm bên bằng một cái kềm.
Cắt lớp cách nhiệt bên trong của phần lỗ bằng máy cắt. (Tham khảo hình.5-4)
Đặt cách nhiệt chặt quanh lỗ của thiết bị như hình.
Các đầu của tấm bên và lớp cách nhiệt bên trong phải được tuân thủ hoàn toàn mà không để lại bất kỳ khe hở nào dọc theo chu vi của lỗ.
Đảm bảo bề mặt bên trong của lớp cách nhiệt tiếp xúc chặt với mép cách nhiệt bên trong và tấm bên. (Tham khảo hình.5-5)

5.3 Lắp đặt thiết bị chính

Trần hiện có (để nằm ngang)
Cắt một lỗ hình tứ giác 880x880mm trên trần nhà theo hình dạng của bảng giấy cài đặt. (Tham khảo hình.5-2)
Tâm của lỗ phải ở cùng vị trí của thân máy điều hòa.
Xác định chiều dài và đầu ra của ống nối, ống thoát nước và cáp.
Để cân bằng trần nhà và để tránh rung, vui lòng thi hành trần khi cần thiết.
Điều chỉnh các đai ốc hình lục giác trên bốn móc cài đặt đồng đều, để đảm bảo sự cân bằng của cơ thể.
Nếu ống thoát nước bị hỏng, rò rỉ sẽ được gây ra bởi sự cố của công tắc mực nước.
Điều chỉnh vị trí để đảm bảo khoảng cách giữa thân và bốn cạnh của trần đều nhau. Phần dưới của cơ thể sẽ chìm vào trần nhà trong 10 ~ 12 mm (Tham khảo hình.5-6).
Nói chung, L là một nửa chiều dài vít của móc cài đặt. (Tham khảo hình.5-6)
Xác định vị trí điều hòa một cách chắc chắn bằng cách vặn các đai ốc sau khi đã điều chỉnh tốt vị trí của cơ thể. (Tham khảo hình.5-7) Chọn vị trí của móc cài đặt theo các lỗ móc trên bảng cài đặt.
Khoan bốn lỗ Ø 12 mm, sâu 45 ~ 50mm tại các vị trí đã chọn trên trần nhà. Sau đó nhúng các móc mở rộng (phụ kiện).
Đối mặt với mặt lõm của móc cài đặt về phía móc mở rộng. Xác định chiều dài của móc cài đặt từ chiều cao của trần, sau đó cắt bỏ phần không cần thiết.
Nếu trần nhà rất cao, vui lòng xác định chiều dài của móc cài đặt theo thực tế.

Nhà và trần mới xây
1. Trong trường hợp nhà mới xây, móc có thể được nhúng trước (tham khảo 2 đề cập ở trên). Nhưng nó phải đủ mạnh để chịu được dàn lạnh và sẽ không bị lỏng vì bê tông bị co lại.

2. Sau khi lắp đặt thân máy, vui lòng gắn bảng giấy cài đặt vào điều hòa bằng bu lông (M6X12) để xác định trước kích thước và vị trí của lỗ mở trên trần. (Tham khảo hình.5-8)
Tham khảo 3 ở trên để cài đặt.
Tháo bảng giấy cài đặt.
3. Trước tiên hãy đảm bảo độ phẳng và ngang của trần khi lắp đặt nó.
4. Tham khảo 1 đề cập ở trên cho những người khác.

THẬN TRỌNG
Sau khi lắp đặt thân máy, bốn bu lông (M6x12) phải được gắn chặt vào máy điều hòa để đảm bảo thân máy được nối đất tốt.

5.4 Cài đặt bảng điều khiển
THẬN TRỌNG
Không bao giờ đặt bảng điều khiển úp mặt xuống sàn hoặc dựa vào tường hoặc trên các vật cồng kềnh.
Không bao giờ sụp đổ hoặc tấn công nó.
Tháo tấm ốp lưng
Trượt hai công tắc lưng về phía giữa cùng một lúc, sau đó kéo chúng lên. (Tham khảo hình.5-9)
Vẽ tấm ốp lưng lên một góc khoảng 45, và loại bỏ nó. (Tham khảo hình.5-10)
Tháo nắp cài đặt ở bốn góc
Vặn ốc ra khỏi bu lông, tháo dây của nắp lắp đặt và tháo chúng ra. (Tham khảo hình.5-11) Cài đặt bảng điều khiển
Căn chỉnh động cơ xoay trên bảng điều khiển với các khớp ống của cơ thể đúng cách. (Tham khảo hình.5-12)
Cố định móc của bảng điều khiển tại động cơ xoay và các mặt đối diện của nó với móc của máy thu nước tương ứng. (Tham khảo hình.5-12.1) Sau đó treo hai móc bảng khác lên các móc treo tương ứng của thân máy. (Tham khảo hình.5-12.2)

THẬN TRỌNG
Không cuộn dây của động cơ xoay vào miếng bọt biển Điều chỉnh bốn ốc vít móc bảng để giữ cho bảng điều khiển nằm ngang và vặn chúng lên trần nhà một cách đồng đều. (Tham khảo hình.5-12.3)
Điều chỉnh bảng điều khiển theo hướng mũi tên trong Hình.5-12.4 một chút để vừa với tâm của bảng điều khiển với tâm của trần nhà. Đảm bảo rằng móc của bốn góc được cố định tốt.
Tiếp tục siết ốc vít dưới móc bảng, cho đến khi độ dày của miếng bọt biển giữa thân và ổ cắm của bảng điều khiển đã giảm xuống còn khoảng 4 ~ 6 mm. Các cạnh của bảng điều khiển nên tiếp xúc với trần nhà. (Tham khảo hình.5-13)
Vặn chặt dây của nắp lắp đặt trên bu lông của nắp lắp đặt. (Tham khảo hình.5-16 bên trái)
Nhấn nắp cài đặt vào bảng điều khiển một chút. (Tham khảo
Hình.5-16 bên phải)
Trục trặc được mô tả trong hình.5-14 có thể được gây ra bởi độ kín không phù hợp của vít.
Nếu khoảng cách giữa bảng và trần vẫn tồn tại sau khi vặn ốc vít, chiều cao của dàn lạnh cần được sửa đổi lại. (Tham khảo hình.5-15 bên trái)
Bạn có thể sửa đổi chiều cao của dàn lạnh thông qua các lỗ trên bốn c orners của bảng điều khiển, nếu lực nâng của dàn lạnh và ống thoát nước không bị ảnh hưởng (Tham khảo hình.5-16 bên phải).
Treo vỉ nướng không khí vào bảng điều khiển, sau đó kết nối bộ kết thúc chì của động cơ xoay và hộp điều khiển với các đầu mối tương ứng trên thân máy tương ứng.
Di chuyển vỉ nướng trong không khí theo quy trình đảo ngược. Di dời nắp lắp đặt.

6. CÀI ĐẶT DÀN NÓNG
6.1 Nơi cài đặt
Thiết bị ngoài trời nên được lắp đặt ở vị trí đáp ứng các yêu cầu sau:
Có đủ chỗ để lắp đặt và bảo trì.
Cửa thoát khí và cửa hút gió không bị cản trở và không thể đến được bằng gió mạnh.
Nó phải là một nơi khô ráo và thông thoáng.
Hỗ trợ là phẳng và ngang và có thể chịu được trọng lượng của đơn vị ngoài trời. Và sẽ không có tiếng ồn hoặc rung động bổ sung.
Khu phố của bạn sẽ không cảm thấy khó chịu với tiếng ồn hoặc không khí bị trục xuất.
Nó rất dễ dàng để cài đặt các đường ống kết nối hoặc cáp.
Xác định hướng thoát khí nơi không khí thải không bị chặn.
Không có nguy cơ cháy do rò rỉ khí dễ cháy.
Chiều dài đường ống giữa dàn nóng và dàn lạnh không được vượt quá chiều dài đường ống cho phép.
Trong trường hợp nơi lắp đặt tiếp xúc với gió mạnh như bờ biển, hãy đảm bảo quạt hoạt động đúng cách bằng cách đặt thiết bị dọc theo tường hoặc sử dụng bụi hoặc tấm chắn. (Tham khảo hình.6-1)
Nếu có thể, không cài đặt thiết bị ở nơi tiếp xúc với ánh sáng mặt trời trực tiếp.
Nếu cần thiết, cài đặt một rèm không can thiệp vào
luồng không khí.
Trong chế độ sưởi ấm, nước thoát ra khỏi dàn nóng, Nước ngưng phải được thoát ra tốt bằng lỗ thoát nước đến một nơi thích hợp, để không gây trở ngại cho người khác.
Chọn vị trí nơi nó sẽ không phải chịu tuyết rơi, tích tụ của lá hoặc các mảnh vụn theo mùa khác. Nếu không thể tránh khỏi, xin vui lòng che nó bằng một nơi trú ẩn.
Xác định vị trí dàn nóng càng gần dàn lạnh càng tốt.
Nếu có thể, vui lòng loại bỏ các chướng ngại vật gần đó để ngăn chặn hiệu suất bị cản trở bởi quá ít lưu thông không khí.

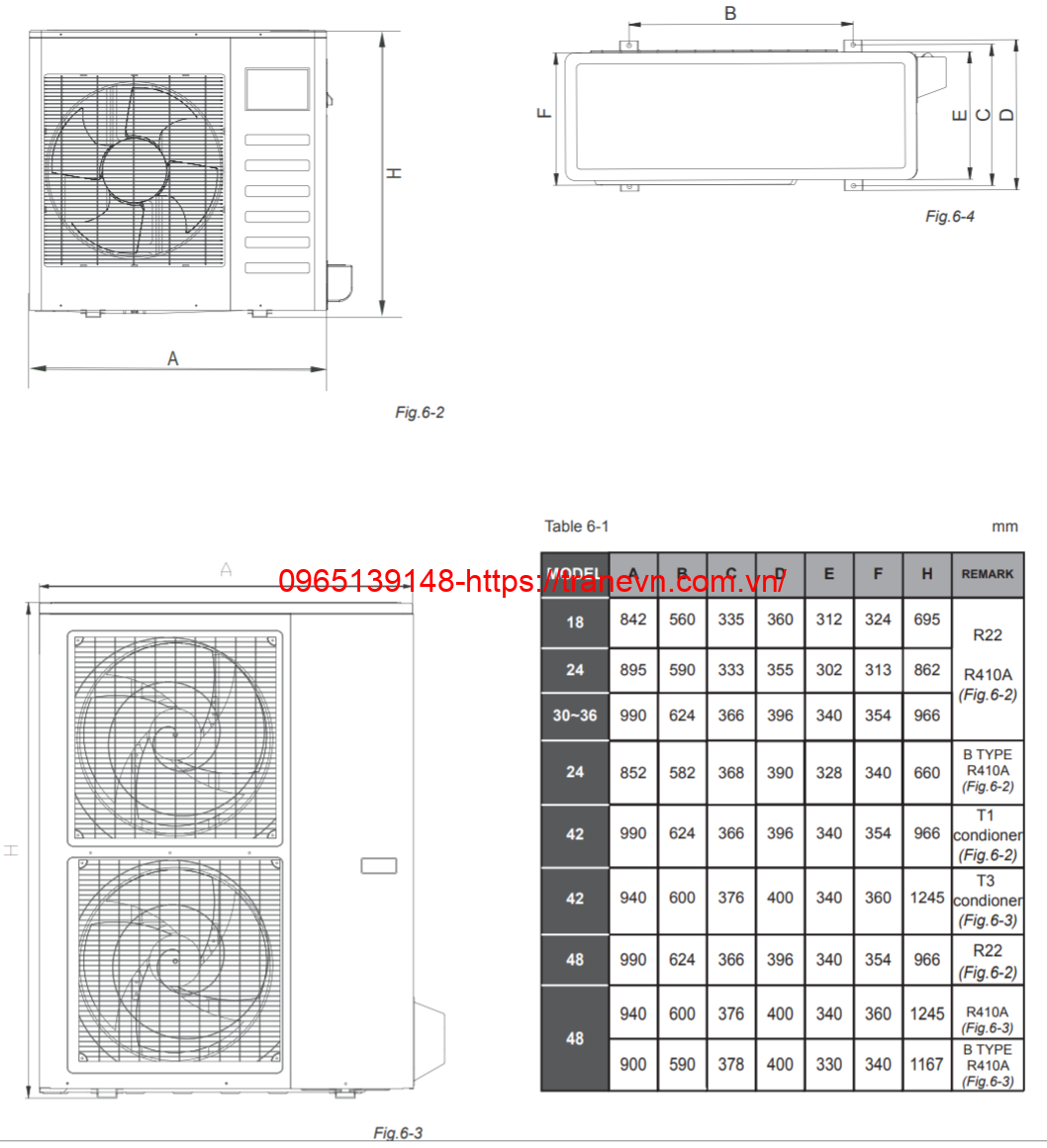

Khoảng cách tối thiểu giữa dàn nóng và chướng ngại vật được mô tả trong biểu đồ lắp đặt không có nghĩa là điều tương tự được áp dụng cho tình huống của phòng kín. Để lại mở hai trong ba hướng. (Tham khảo hình.6-7, hình.6-8, hình.6-9)

 Di chuyển và cài đặt
Sửa chữa bằng bu lông
Tất cả các hình ảnh trong hướng dẫn này chỉ nhằm mục đích giải thích. Chúng có thể hơi khác so với điều hòa không khí bạn đã mua (tùy thuộc vào kiểu máy). Hình dạng thực tế sẽ chiếm ưu thế.
Vì trọng tâm của thiết bị không nằm ở trung tâm vật lý của nó, vì vậy hãy cẩn thận khi nâng nó bằng một cái móc.
Không bao giờ giữ đầu vào của thiết bị ngoài trời để ngăn chặn nó biến dạng.
Không chạm vào quạt bằng tay hoặc các vật khác.
Đừng nghiêng nó quá 45, và đừng đặt nó bên ngoài.
Tạo nền móng bê tông theo phương pháp riêng biệt của các đơn vị ngoài trời. (Tham khảo hình.6-15)
Vặn chặt chân của bộ phận này bằng bu lông chắc chắn để tránh bị sập trong trường hợp động đất hoặc gió mạnh (Tham khảo hình.6-15)

Móng bê tông
1. Móng có thể nằm trên mặt phẳng và được khuyến nghị cao hơn mặt đất 100-300mm.
2. Lắp đặt hệ thống thoát nước xung quanh móng để thoát nước mưa
3.Khi lắp đặt dàn nóng, sửa chữa thiết bị bằng bu lông neo của M10
4. Khi lắp đặt thiết bị trên mái nhà hoặc hiên, đôi khi nước sẽ biến thành băng vào một buổi sáng lạnh. Do đó, tránh thoát nước ở khu vực mà mọi người thường sử dụng vì nó trơn.

7. LẮP ĐẶT ĐƯỜNG ỐNG

Kiểm tra xem độ cao giảm giữa đơn vị trong nhà và đơn vị ngoài trời, chiều dài ống làm lạnh và số lần uốn có đáp ứng các yêu cầu sau không: (Số lần uốn nhỏ hơn 15)

Thủ tục kết nối đường ống
THẬN TRỌNG
Tất cả các đường ống hiện trường phải được cung cấp bởi một kỹ thuật viên điện lạnh được cấp phép và phải tuân thủ các mã địa phương và quốc gia có liên quan.
Không để không khí, bụi hoặc các tạp chất khác rơi vào hệ thống đường ống trong thời gian lắp đặt.
Không nên lắp đặt ống kết nối cho đến khi các thiết bị trong nhà và ngoài trời đã được sửa chữa.
Giữ cho đường ống kết nối khô ráo và không để hơi ẩm trong quá trình lắp đặt.
Thực hiện cách nhiệt hoàn toàn làm việc trên cả hai mặt của đường ống khí và đường ống chất lỏng. Nếu không, điều này đôi khi có thể dẫn đến rò rỉ nước.

1. Catalog MCC IOM – Mar 2009

2. Catalogue MCC R410 Brochure – Jun 2017
